漆包線的定義:

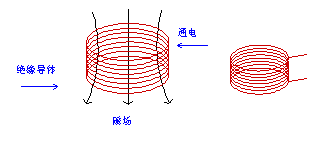

涂覆固化樹脂絕緣的絕緣線.應用原理:把絕緣線繞成線圈,通電則在線圈中產生磁場,也簡稱電磁線。如圖:
漆包絞線:將多根漆包單線絞合在一起,也簡稱為Litz線,常用于高頻線圈中。
素線所使用的絕緣皮膜可以參照耐熱等級進行選用。

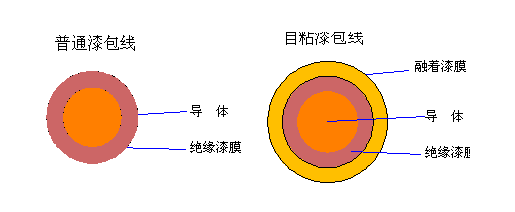

漆包線的結構
① 導體材料區分:
銅材(99.99%以上);銅包鋁材料CCAW;銅包鋁合金材料HTCCAW;銅合金材料HTW、SPHTW、USPHTW;
② 絕緣層漆膜材料區分:
低溫直焊聚氨脂(LSUEW,簡稱LS);直焊聚氨脂UEW(130℃,155℃,180℃);聚脂PEW(155℃);聚脂亞胺EIW(180℃);聚酰胺酰亞胺AIW(200℃);

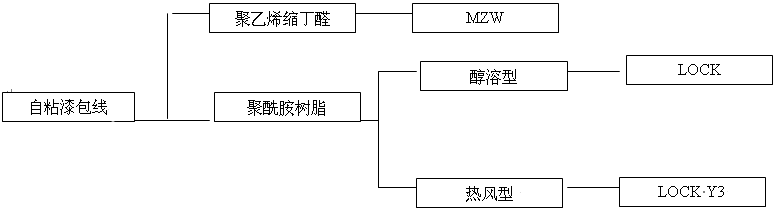

③ 自粘漆膜材料區分:
聚乙烯縮丁醛(醇溶、熱風)MZW;聚酰亞胺尼龍(醇溶) LOCK 、LOCK 5 、LOCK 8 ;聚酰氨尼龍(熱風)LOCK Y1、 LOCK Y3、 LOCK Y5、 LOCK Y9;
熱硬化型樹脂(醇溶)SVW

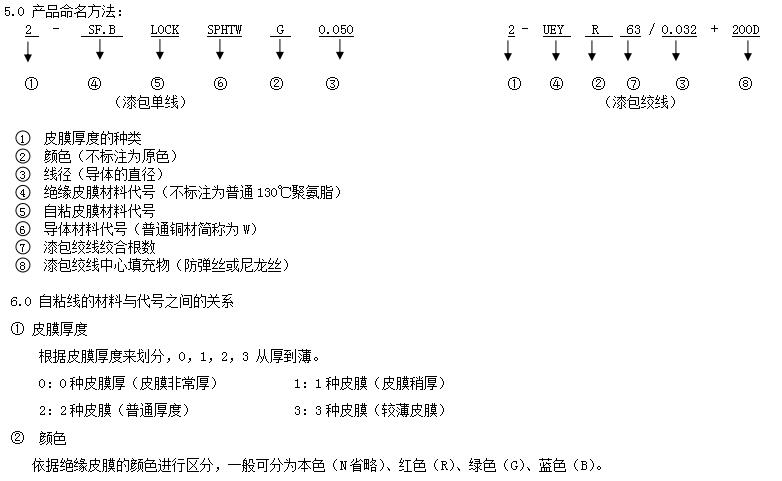

③ 線徑
一般以0.005mm為一個遞進,如0.025mm、0.030mm、0.035mm、0.040mm.....0.010mm,特殊情況可以依客戶規格定制。

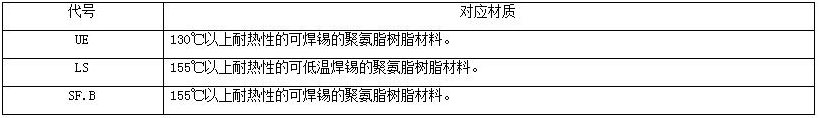

④ 絕緣皮膜材料

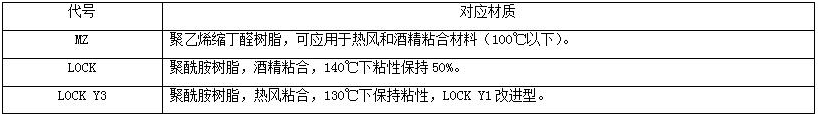

⑤ 自粘皮膜材料

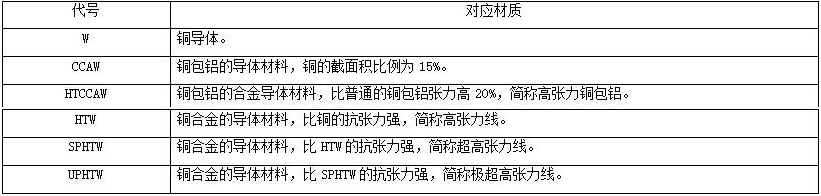

⑥ 導體材料
7.0 自粘漆包線皮膜常規組合方式
絕緣層
涂料特性
涂料品名代號
UE
LS.UE
SF.B
SF.EI
涂料絕緣耐熱
(130℃)
(155℃)
(155℃)
(180℃)
焊錫溫度(2種0.05mm為例)
380~390℃
330~340℃
400~410℃
410~420℃
耐軟化性
約230℃
約200℃
約240℃
約260℃
自粘層
涂料特性
自粘涂料代號
自粘層耐熱
最佳粘合溫度
-
-
-
-
醇溶+熱風
MZ
100℃
150~160
MZ
-
-
-
醇溶
LOCK
140℃
-
LOCK
LS.LOCK
SF.BLOCK
-
LOCK Y3
130℃
170~180
LOCK Y3
LS.LOCK Y3
SF.BLOCK Y3
SF.EILOCK Y3
8.0 導體材料特性對照表
項目
Item
銅線
Copper wire
銅包鋁線
Copper Clad Aluminum Wire
高抗張力線
High Tension Wire
標記
Symbol
W
CCAW
HTCCAW
HTW
SPHTW
USPHTW
制造范圍
Size Range (mm)
0.015~0.100
0.040~0.100
0.030~0.100
0.015~0.100
0.015~0.100
0.015~0.100
比重
Gravity (g/cm3)
8.89
3.62
8.89
導電率
Conductivity (%)
100
67
62
100
91
89
伸長率
Elongation(%)
(17~23)
(7~13)
(7~13)
(15~20)
(15~20)
(10~15)
抗張強度(N/mm2)
Tensile Strength(kg/mm2)
285
(28)
215
(22)
255
(25)
335
(34)
370
(38)
410
(42)
特點
Features
導電率
Conductivity
☆ ☆ ☆ ☆ ☆
-
-
☆ ☆ ☆ ☆
☆ ☆ ☆ ☆
☆ ☆ ☆
抗張強度
Tensile Strength
☆ ☆
-
☆
☆ ☆ ☆
☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
直焊性
Easy sordering
☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
輕重
Light weight
-
☆ ☆ ☆ ☆
☆ ☆ ☆ ☆ ☆
-
-
-
① 伸長率特性值以2種0.05mm實際測量值為例;
② 標準CCAW的銅的截面積為15%;
9.0 自粘漆包線常規特性對照

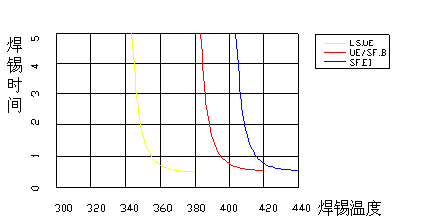

① 直焊性(Solderability)
注1:直焊性測試方法參照JIS C 3003:1999 規定測試。使用100%Sn(Pb Free)進行評價。
注2:以2種0.050mm自粘線的測試結果為例。
② 融著特性(Bonding characteristics)

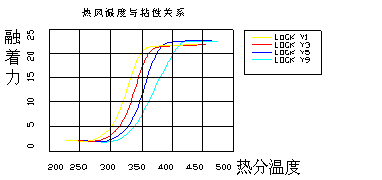

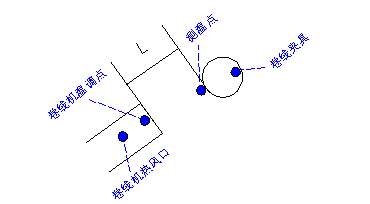

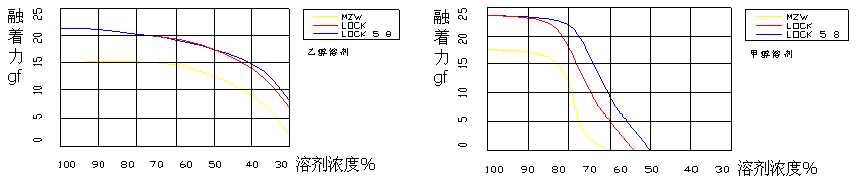

②-1 溶劑融著(Alcohol bonding) e:9.0pt'>MZW
注1:甲醇、乙醇的使用均能使漆包線粘線,沒有特殊的要求下,一般情況下推薦使用99.5%以上的純乙醇;如若需增強粘性,推薦使用99.5%以上的甲醇。
2:以2種0.050mm自粘線的測試結果為例。

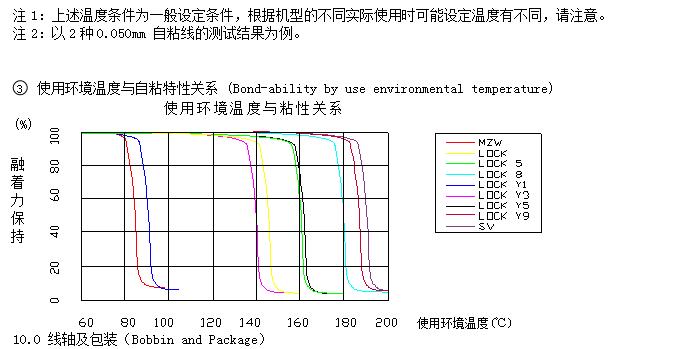

產品類別 |
線軸線規 |
KK63 |
PL-1 |
OP-2 |
PL-2 |
PL-4 |
P-125 |
P-300 |
銅及銅合金線 |
0.020~0.029 |
◆ |
|
|
|
|
|
|
0.030~0.044 |
|
◆ |
|
|
|
|
|
|
0.045~0.064 |
|
|
◆ |
|
|
|
|
|
0.065~0.080 |
|
|
|
◆ |
|
|
|
|
0.080~0.10 |
|
|
|
|
◆ |
|
|
|
銅包鋁及 銅包鋁合金線 |
0.035~0.044 |
|
◆ |
|
|
|
|
|
0.045~0.085 |
|
|
◆ |
|
|
|
|
|
漆包絞線 |
0.030~0.080 |
|
|
|
|
|
◆ |
◆ |
②各線軸尺寸表
線軸規格 |
孔徑 |
內幅寬度 |
全長 |
鍔徑 |
胴徑 |
鍔厚 |
標準卷量 |
備注 |
KK63 |
16 |
60 |
86 |
63 |
45 |
14 |
0.3 |
|
PL-1 |
20 |
100 |
120 |
80 |
60 |
9.5 |
0.5 |
|
OP-2 |
20 |
75 |
112 |
106 |
76 |
19 |
1.0 |
|
PL-2 |
20 |
125 |
145 |
100 |
65 |
9.0 |
1.5 |
|
P-125 |
20 |
100 |
120 |
125 |
65 |
10 |
3.0 |
|
P-300 |
30 |
130 |
158 |
300 |
128 |
14.5 |
25.0 |
|
11.0 其它相關技術要求(Other technical information)
① 卷線安全張力
尺寸 |
Cu |
HTW |
SPHTW |
USPHTW |
CCAW |
HTCCAW |
0.020 |
3 |
5 |
6 |
7 |
2 |
2.5 |
0.025 |
5 |
7 |
10 |
13 |
3 |
4 |
0.030 |
7 |
10 |
14 |
17 |
4 |
5 |
0.035 |
10 |
14 |
19 |
23 |
6 |
8 |
0.040 |
13 |
19 |
25 |
32 |
8 |
10 |
0.045 |
16 |
24 |
32 |
39 |
10 |
13 |
0.050 |
20 |
29 |
39 |
48 |
12 |
15 |
0.055 |
24 |
36 |
48 |
57 |
17 |
20 |
0.060 |
28 |
42 |
57 |
66 |
20 |
23 |
0.065 |
33 |
50 |
66 |
77 |
23 |
27 |
0.070 |
38 |
58 |
77 |
88 |
27 |
30 |

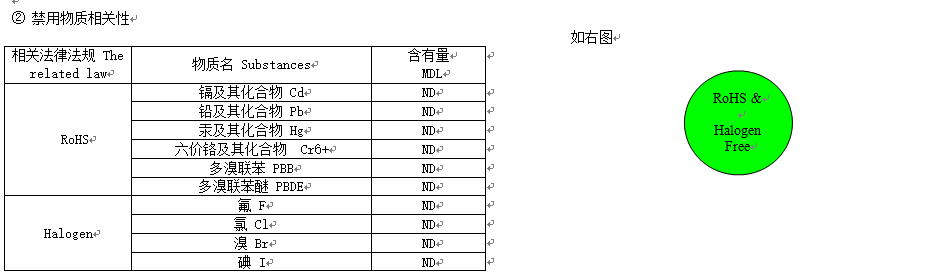

12.0 自粘漆包線的標準參數表(Standard specification table for self-bongding wires)
① 銅線(2種~3種)
尺寸[mm] |
導體徑 [mm] |
導體抵抗 [Ω/m] |
2種 |
3種 |
||||||
仕上外徑 [mm] |
絕緣皮膜厚[Min] |
融著皮膜厚[Min] |
電線長度[m/1000g] |
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
|||
0.020 |
- |
53.8~57.4 |
0.028~0.0300 |
0.0015 |
0.0015 |
309000 |
0.026~0.028 |
0.024~0.026 |
0.001 |
320000 |
0.025 |
- |
34.2~36.8 |
0.0335~0.0365 |
0.0015 |
0.0015 |
202000 |
0.031~0.034 |
0.029~0.031 |
0.001 |
210000 |
0.030 |
0.030±0.001 |
22.8~26.2 |
0.039~0.043 |
0.002 |
0.002 |
142000 |
0.037~0.040 |
0.002 |
0.001 |
145000 |
0.035 |
0.035±0.001 |
16.9~19.0 |
0.044~0.048 |
0.002 |
0.002 |
106000 |
0.042~0.045 |
0.002 |
0.001 |
108000 |
0.040 |
0.040±0.001 |
13.0~14.5 |
0.050~0.055 |
0.002 |
0.002 |
81000 |
0.048~0.052 |
0.002 |
0.001 |
82000 |
0.045 |
0.045±0.001 |
10.3~11.4 |
0.055~0.060 |
0.002 |
0.002 |
65000 |
0.053~0.057 |
0.002 |
0.001 |
66000 |
0.050 |
0.050±0.001 |
8.11~9.53 |
0.061~0.067 |
0.003 |
0.003 |
52000 |
0.060~0.064 |
0.003 |
0.0015 |
53000 |
0.055 |
0.055±0.001 |
6.75~7.83 |
0.066~0.073 |
0.003 |
0.003 |
44000 |
0.065~0.069 |
0.003 |
0.0015 |
45000 |
0.060 |
0.060±0.002 |
5.71~6.53 |
0.071~0.078 |
0.003 |
0.003 |
37000 |
0.070~0.075 |
0.003 |
0.0015 |
38000 |
0.065 |
0.065±0.002 |
4.89~5.54 |
0.077~0.084 |
0.003 |
0.003 |
31000 |
0.075~0.080 |
0.003 |
0.0015 |
31500 |
0.070 |
0.070±0.002 |
4.23~4.75 |
0.082~0.090 |
0.003 |
0.003 |
27000 |
0.080~0.085 |
0.003 |
0.0015 |
27500 |
0.075 |
0.075±0.002 |
3.70~4.13 |
0.088~0.096 |
0.003 |
0.003 |
23500 |
0.085~0.090 |
0.003 |
0.002 |
24000 |
0.080 |
0.080±0.002 |
3.26~3.61 |
0.093~0.101 |
0.003 |
0.003 |
21000 |
0.091~0.097 |
0.003 |
0.002 |
21000 |
|
|
|
|
|
|
|
|
|
|
|
② HTW線(HTW Wire)
尺寸[mm] |
導體徑 [mm] |
導體抵抗 [Ω/m] |
2種 |
3種 |
||||||
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
|||
0.020 |
- |
53.8~57.4 |
0.028~0.0300 |
0.0015 |
0.0015 |
309000 |
0.026~0.028 |
0.024~0.026 |
0.001 |
320000 |
0.025 |
- |
34.2~36.8 |
0.0335~0.0365 |
0.0015 |
0.0015 |
202000 |
0.031~0.034 |
0.029~0.031 |
0.001 |
210000 |
0.030 |
0.030±0.001 |
24.39±5% |
0.039~0.043 |
0.002 |
0.002 |
142000 |
0.037~0.040 |
0.002 |
0.001 |
145000 |
0.035 |
0.035±0.001 |
17.92±5% |
0.044~0.048 |
0.002 |
0.002 |
106000 |
0.042~0.045 |
0.002 |
0.001 |
108000 |
0.040 |
0.040±0.001 |
13.72±5% |
0.050~0.055 |
0.002 |
0.002 |
81000 |
0.048~0.052 |
0.002 |
0.001 |
82000 |
0.045 |
0.045±0.001 |
10.84±5% |
0.055~0.060 |
0.002 |
0.002 |
65000 |
0.053~0.057 |
0.002 |
0.001 |
66000 |
0.050 |
0.050±0.001 |
8.78±5% |
0.061~0.067 |
0.003 |
0.003 |
52000 |
0.060~0.064 |
0.003 |
0.0015 |
53000 |
0.055 |
0.055±0.001 |
7.26±5% |
0.066~0.073 |
0.003 |
0.003 |
44000 |
0.065~0.069 |
0.003 |
0.0015 |
45000 |
0.060 |
0.060±0.002 |
6.10±5% |
0.071~0.078 |
0.003 |
0.003 |
37000 |
0.070~0.075 |
0.003 |
0.0015 |
38000 |
0.065 |
0.065±0.002 |
5.20±5% |
0.077~0.084 |
0.003 |
0.003 |
31000 |
0.075~0.080 |
0.003 |
0.0015 |
31500 |
0.070 |
0.070±0.002 |
4.48±5% |
0.082~0.090 |
0.003 |
0.003 |
27000 |
0.080~0.085 |
0.003 |
0.0015 |
27500 |
0.075 |
0.075±0.002 |
3.90±5% |
0.088~0.096 |
0.003 |
0.003 |
23500 |
0.085~0.090 |
0.003 |
0.002 |
24000 |
0.080 |
0.080±0.002 |
3.43±5% |
0.093~0.101 |
0.003 |
0.003 |
21000 |
0.091~0.097 |
0.003 |
0.002 |
21000 |
③ SPHTW 線(SPHTW Wire)
尺寸[mm] |
導體徑 [mm] |
導體抵抗 [Ω/m] |
2種 |
3種 |
||||||
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
仕上外徑[mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
|||
0.020 |
- |
60.31±5% |
0.028~0.0300 |
0.0015 |
0.0015 |
309000 |
0.026~0.028 |
0.024~0.026 |
0.001 |
320000 |
0.025 |
- |
36.80±5% |
0.0335~0.0365 |
0.0015 |
0.0015 |
202000 |
0.031~0.034 |
0.029~0.031 |
0.001 |
210000 |
0.030 |
0.030±0.001 |
26.80±5% |
0.039~0.043 |
0.002 |
0.002 |
142000 |
0.037~0.040 |
0.002 |
0.001 |
145000 |
0.035 |
0.035±0.001 |
19.69±5% |
0.044~0.048 |
0.002 |
0.002 |
106000 |
0.042~0.045 |
0.002 |
0.001 |
108000 |
0.040 |
0.040±0.001 |
15.08±5% |
0.050~0.055 |
0.002 |
0.002 |
81000 |
0.048~0.052 |
0.002 |
0.001 |
82000 |
0.045 |
0.045±0.001 |
11.91±5% |
0.055~0.060 |
0.002 |
0.002 |
65000 |
0.053~0.057 |
0.002 |
0.001 |
66000 |
0.050 |
0.050±0.001 |
9.65±5% |
0.061~0.067 |
0.003 |
0.003 |
52000 |
0.060~0.064 |
0.003 |
0.0015 |
53000 |
0.055 |
0.055±0.001 |
7.97±5% |
0.066~0.073 |
0.003 |
0.003 |
44000 |
0.065~0.069 |
0.003 |
0.0015 |
45000 |
0.060 |
0.060±0.002 |
6.70±5% |
0.071~0.078 |
0.003 |
0.003 |
37000 |
0.070~0.075 |
0.003 |
0.0015 |
38000 |
0.065 |
0.065±0.002 |
5.71±5% |
0.077~0.084 |
0.003 |
0.003 |
31000 |
0.075~0.080 |
0.003 |
0.0015 |
31500 |
0.070 |
0.070±0.002 |
4.92±5% |
0.082~0.090 |
0.003 |
0.003 |
27000 |
0.080~0.085 |
0.003 |
0.0015 |
27500 |
0.075 |
0.075±0.002 |
4.29±5% |
0.088~0.096 |
0.003 |
0.003 |
23500 |
0.085~0.090 |
0.003 |
0.002 |
24000 |
0.080 |
0.080±0.002 |
3.77±5% |
0.093~0.101 |
0.003 |
0.003 |
21000 |
0.091~0.097 |
0.003 |
0.002 |
21000 |
④ CCAW 線(CCAW Wire)
尺寸[mm] |
導體徑 [mm] |
導體抵抗 [Ω/m] |
2種 |
3種 |
||||||
仕上外徑[mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
仕上外徑[mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
|||
0.030 |
0.030±0.001 |
36.40±5% |
0.039~0.043 |
0.002 |
0.002 |
299500 |
0.037~0.040 |
0.002 |
0.001 |
314500 |
0.035 |
0.035±0.001 |
26.75±5% |
0.044~0.048 |
0.002 |
0.002 |
228500 |
0.042~0.045 |
0.002 |
0.001 |
238500 |
0.040 |
0.040±0.001 |
20.48±5% |
0.050~0.055 |
0.002 |
0.002 |
173500 |
0.048~0.052 |
0.002 |
0.001 |
180000 |
0.045 |
0.045±0.001 |
16.18±5% |
0.055~0.060 |
0.002 |
0.002 |
136500 |
0.053~0.057 |
0.002 |
0.001 |
141000 |
0.050 |
0.050±0.001 |
13.11±5% |
0.061~0.067 |
0.003 |
0.003 |
113000 |
0.060~0.064 |
0.003 |
0.0015 |
116500 |
0.055 |
0.055±0.001 |
10.83±5% |
0.066~0.073 |
0.003 |
0.003 |
95500 |
0.065~0.069 |
0.003 |
0.0015 |
98000 |
0.060 |
0.060±0.002 |
9.10±5% |
0.071~0.078 |
0.003 |
0.003 |
81500 |
0.070~0.075 |
0.003 |
0.0015 |
82500 |
0.065 |
0.065±0.002 |
7.75±5% |
0.077~0.084 |
0.003 |
0.003 |
69500 |
0.075~0.080 |
0.003 |
0.0015 |
71000 |
0.070 |
0.070±0.002 |
6.69±5% |
0.082~0.090 |
0.003 |
0.003 |
60000 |
0.080~0.085 |
0.003 |
0.0015 |
62000 |
0.075 |
0.075±0.002 |
5.82±5% |
0.088~0.096 |
0.003 |
0.003 |
52500 |
0.085~0.090 |
0.003 |
0.002 |
54500 |
0.080 |
0.080±0.002 |
5.12±5% |
0.093~0.101 |
0.003 |
0.003 |
46500 |
0.091~0.097 |
0.003 |
0.002 |
47500 |
⑤ HTCCAW 線(HTCCAW Wire)
尺寸[mm] |
導體徑 [mm] |
導體抵抗 [Ω/m] |
2種 |
3種 |
||||||
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
仕上外徑 [mm] |
絕緣皮膜[Min] |
融著皮膜[Min] |
電線長度[m/1000g] |
|||
0.030 |
0.030±0.001 |
36.40±5% |
0.039~0.043 |
0.002 |
0.002 |
299500 |
0.037~0.040 |
0.002 |
0.001 |
314500 |
0.035 |
0.035±0.001 |
26.75±5% |
0.044~0.048 |
0.002 |
0.002 |
228500 |
0.042~0.045 |
0.002 |
0.001 |
238500 |
0.040 |
0.040±0.001 |
20.48±5% |
0.050~0.055 |
0.002 |
0.002 |
173500 |
0.048~0.052 |
0.002 |
0.001 |
180000 |
0.045 |
0.045±0.001 |
16.18±5% |
0.055~0.060 |
0.002 |
0.002 |
136500 |
0.053~0.057 |
0.002 |
0.001 |
141000 |
0.050 |
0.050±0.001 |
13.11±5% |
0.061~0.067 |
0.003 |
0.003 |
113000 |
0.060~0.064 |
0.003 |
0.0015 |
116500 |
0.055 |
0.055±0.001 |
10.83±5% |
0.066~0.073 |
0.003 |
0.003 |
95500 |
0.065~0.069 |
0.003 |
0.0015 |
98000 |
0.060 |
0.060±0.002 |
9.10±5% |
0.071~0.078 |
0.003 |
0.003 |
81500 |
0.070~0.075 |
0.003 |
0.0015 |
82500 |
0.065 |
0.065±0.002 |
7.75±5% |
0.077~0.084 |
0.003 |
0.003 |
69500 |
0.075~0.080 |
0.003 |
0.0015 |
71000 |
0.070 |
0.070±0.002 |
6.69±5% |
0.082~0.090 |
0.003 |
0.003 |
60000 |
0.080~0.085 |
0.003 |
0.0015 |
62000 |
0.075 |
0.075±0.002 |
5.82±5% |
0.088~0.096 |
0.003 |
0.003 |
52500 |
0.085~0.090 |
0.003 |
0.002 |
54500 |
0.080 |
0.080±0.002 |
5.12±5% |
0.093~0.101 |
0.003 |
0.003 |
46500 |
0.091~0.097 |
0.003 |
0.002 |
47500 |
12.1 普通漆包絞線常規技術參數表
品名規格 |
顏色 |
絞向 |
絞距Min[mm] |
絞合根數 |
填充物 |
破壞電壓Min[v] |
針孔(5m)[個] |
絞合外徑[mm] |
絞合電阻[Ω/m] |
1-UEY 30/0.030+200D |
N,R,G,B |
z/s |
1.0 |
30 |
200D |
700 |
20 |
0.28 |
0.72 |
2-UEY 63/0.032+200D |
N,R,G,B |
z/s |
1.0 |
63 |
200D |
600 |
50 |
0.41 |
0.35 |
1-UEY 30/0.040+200D |
N,R,G,B |
z/s |
1.0 |
30 |
200D |
700 |
20 |
0.37 |
0.47 |
2-UEY 25/0.050+150D |
N,R,G,B |
z/s |
1.0 |
25 |
150D |
600 |
20 |
0.37 |
0.36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注:① 單線以UEY 為例,也可依客戶要求定做其它品名規格,一般無特殊要求,以Z向為主。
② 絞距、絞合根數、填充物可以依客戶要求定做。
